안녕하세요.

이번 포스트에서는 가변저항(볼륨저항)을 돌림에 따라 입력받는 크기를 읽어 들이는 방법에 대해 알아보겠습니다.  이것을 방식을 통해 외부에서 볼륨을 돌림으로써 다양한 제어가 가능한 장치들을 만들수 있습니다.


가변 저항(Potentiometer)은 저항 값을 조정할 수 있는 전자 부품으로, 주로 전압 분배기, 조정 가능한 전위차, 센서 입력 등의 목적으로 사용됩니다. 가변 저항은 세 개의 핀을 가지고 있으며, 두 개의 고정된 저항과 한 개의 이동 가능한 저항을 포함합니다. 이를 통해 사용자는 저항 값을 조절할 수 있습니다.







※1.  가변 저항

1. 가변 저항의 구조와 작동 원리

가변 저항은 내부에 저항체를 가지고 있으며, 저항체 위를 이동할 수 있는 접점(슬라이더)이 있습니다. 가변 저항에는 세 개의 단자가 있으며, 두 단자는 저항체의 양 끝에 연결되어 있고, 나머지 한 단자는 다이얼에 연결되어 있습니다. 다이의 위치에 따라 저항값이 달라집니다.



▶2. 가변 저항의  종류

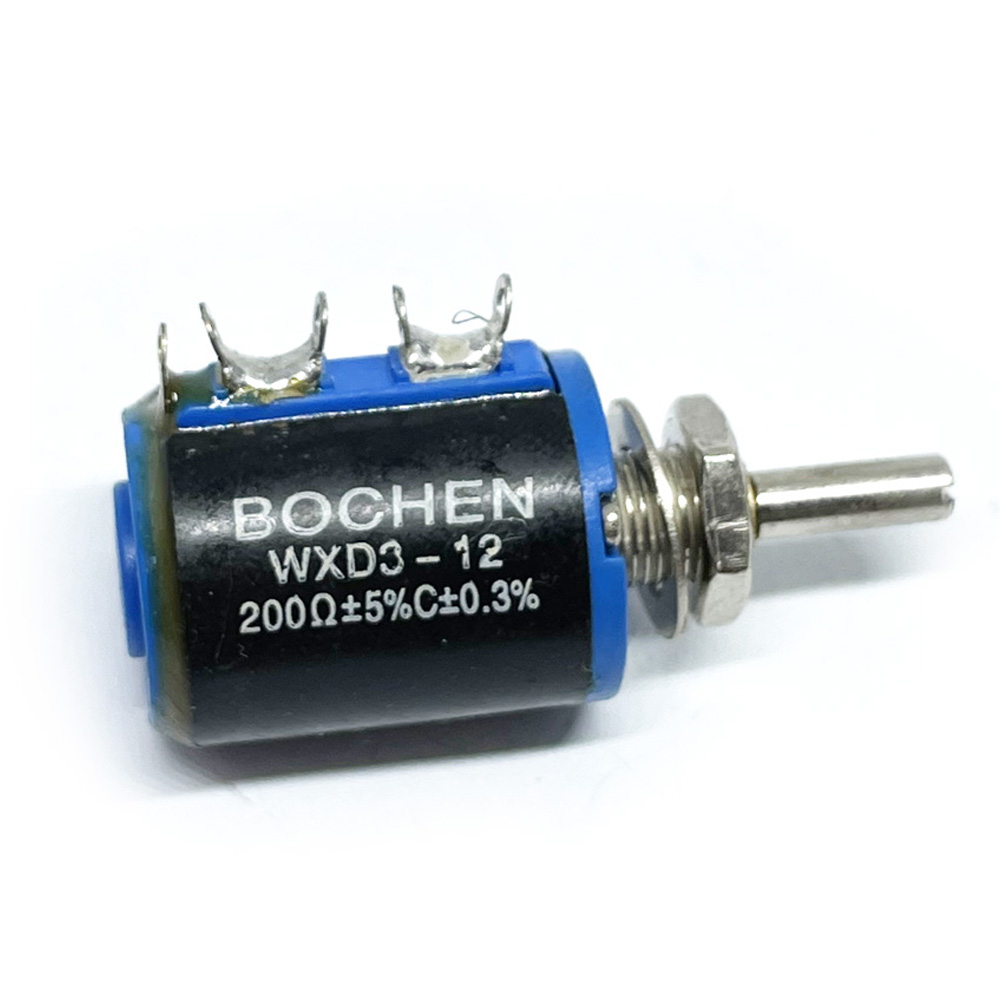

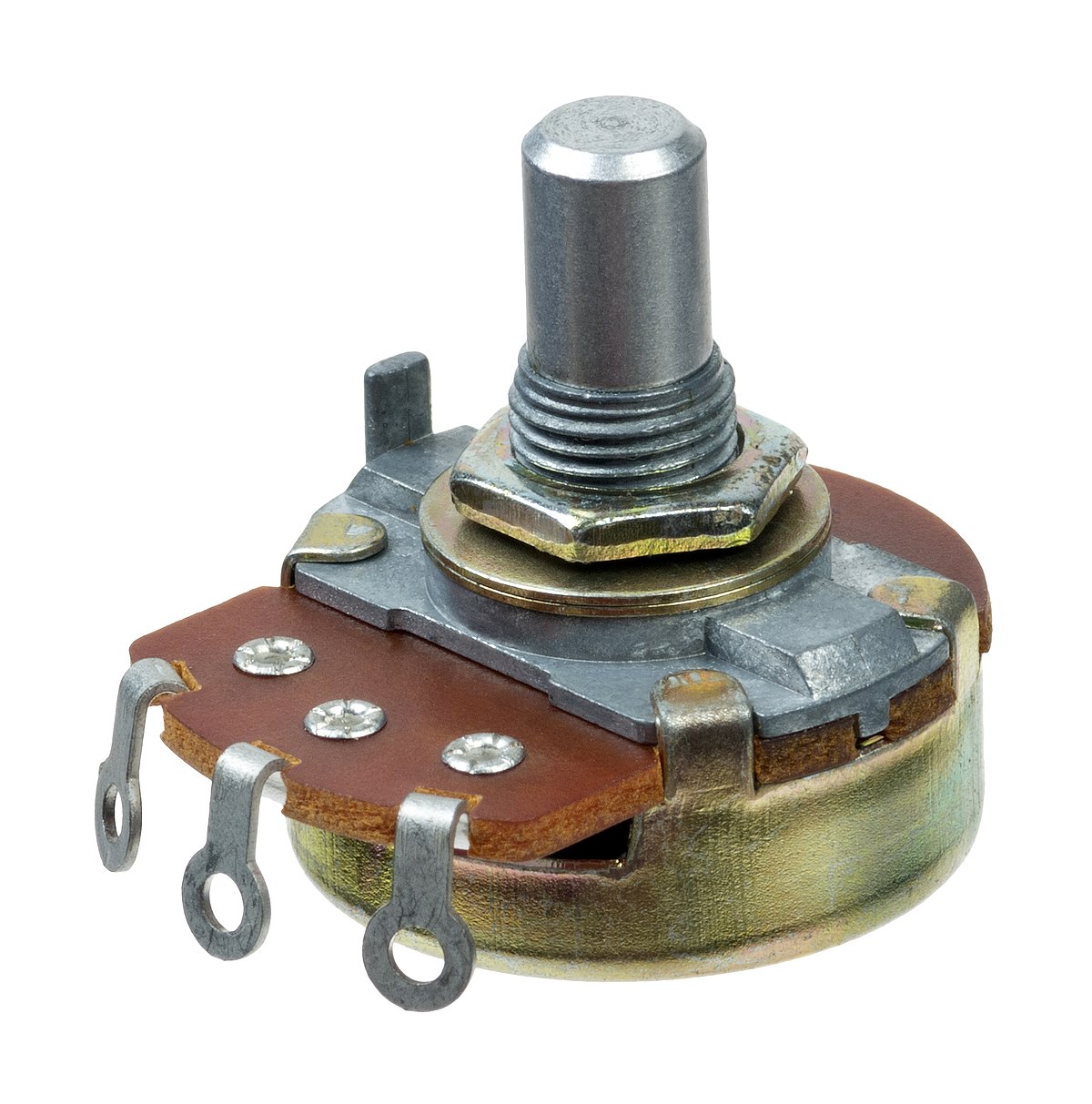

일바 가변 저항 / 멀티턴 저항

멀티턴 저항(multi-turn potentiometer)과 일반 가변 저항(single-turn potentiometer)의 주요 차이점은 다음과 같습니다:

  1. 회전 수 (Turns):
    • 멀티턴 저항: 여러 번 회전시켜 저항 값을 조정할 수 있습니다. 일반적으로 5턴, 10턴, 20턴 등의 다양한 회전 수가 있습니다.
    • 일반 가변 저항: 한 번 회전하여 저항 값을 조정합니다. 회전 각도는 보통 270도 또는 300도입니다.
  2. 정밀도 (Precision):
    • 멀티턴 저항: 높은 정밀도를 제공합니다. 여러 번 회전하기 때문에 저항 값을 미세하게 조정할 수 있습니다.
    • 일반 가변 저항: 상대적으로 낮은 정밀도를 제공합니다. 한 번 회전으로 저항 값을 조정하기 때문에 세밀한 조정이 어렵습니다.
  3. 용도 (Application):
    • 멀티턴 저항: 정밀한 저항 조정이 필요한 회로에 사용됩니다. 예를 들어, 정밀한 전압 조정, 센서 보정, 미세 조정 회로 등에 사용됩니다.
    • 일반 가변 저항: 상대적으로 덜 정밀한 조정이 필요한 회로에 사용됩니다. 예를 들어, 볼륨 조절, 밝기 조절, 간단한 튜닝 회로 등에 사용됩니다.
  4. 물리적 구조 (Physical Structure):
    • 멀티턴 저항: 나선형의 트랙을 따라 움직이는 구조로 되어 있어 여러 번 회전할 수 있습니다.
    • 일반 가변 저항: 단일 회전 트랙을 따라 움직이는 구조로 한 번만 회전할 수 있습니다.
  5. 크기와 비용 (Size and Cost):
    • 멀티턴 저항: 일반적으로 크기가 크고 비용이 더 비쌉니다. 정밀한 기계적 구조를 가지고 있기 때문에 제조 비용이 더 높습니다.
    • 일반 가변 저항: 크기가 작고 비용이 더 저렴합니다. 간단한 구조로 인해 대량 생산이 용이합니다.

이러한 차이점으로 인해 각 저항은 특정 용도와 요구 사항에 따라 선택됩니다. 정밀한 조정이 필요한 경우 멀티턴 저항을, 간단한 조정이 필요한 경우 일반 가변 저항을 사용하는 것이 일반적입니다.



▶3. 활용

가변 저항은 다양한 용도로 사용될 수 있습니다. 예를 들어, 조명 밝기를 조절하거나 오디오 볼륨을 조정하는 것처럼 아날로그 입력값을 필요로 하는 다양한 장치에서 사용할 수 있습니다. 가변 저항의 값을 읽어들여 이를 기반으로 다른 장치를 제어하는 등의 응용이 가능합니다.

이처럼 아두이노와 가변 저항을 이용하면 간단한 아날로그 입력 신호 처리를 할 수 있으며, 이를 기반으로 다양한 프로젝트를 구현할 수 있습니다.





※2. Wiring (배선 연결)

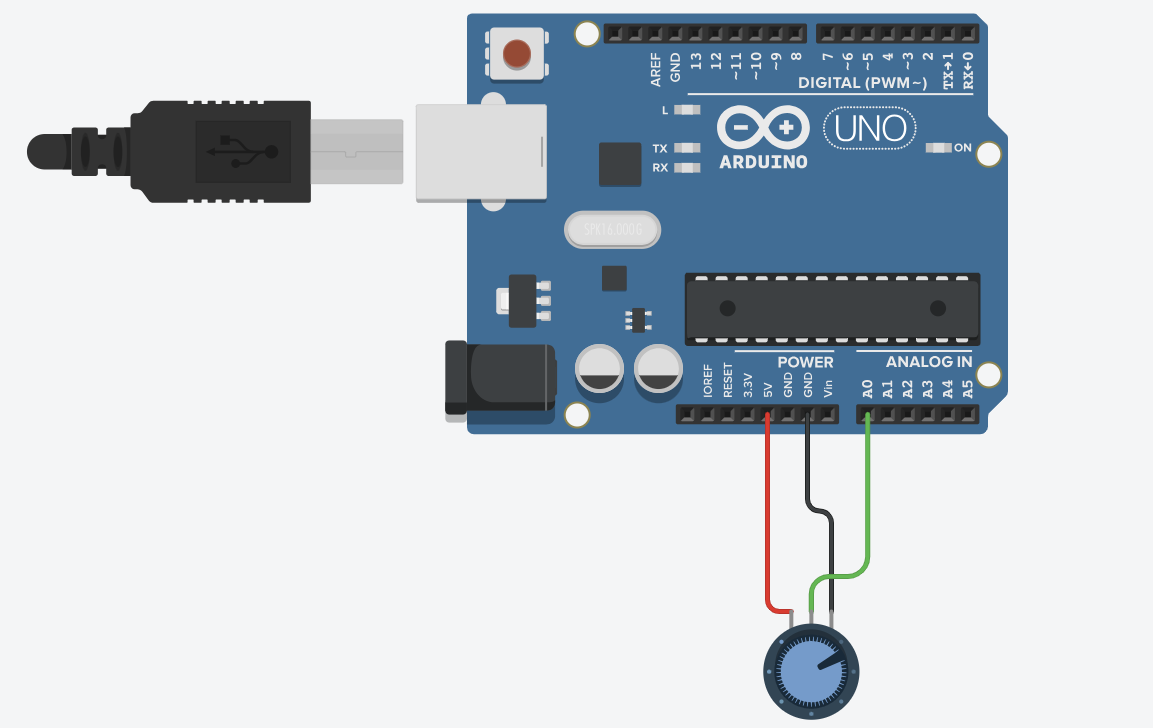

아두이노와 가변 저항 연결

아두이노와 가변 저항을 연결할 때는 다음과 같이 연결합니다: 코드는 멀티턴 가변 저항을 사용하였습니다.

  1. 가변 저항의 한쪽 단자를 아두이노의 5V 핀에 연결합니다.
  2. 가변 저항의 다른쪽 단자를 아두이노의 GND 핀에 연결합니다.
  3. 가변 저항의 중앙 단자(슬라이더)를 아두이노의 아날로그 입력 핀(A0, A1 등)에 연결합니다.









※3. 소스코드 및 동작

1. 소스코드

저항의 가변에 따라 값을 읽는 코드를 실행해 보겠습니다.

15_Var_Res.ino
0.00MB



아날로그 입력 핀
const int potPin = A0;

// 가변 저항 값 저장 변수
int potValue = 0;

void setup() {
  // 시리얼 통신 시작
  Serial.begin(9600);
}

void loop() {
  // 가변 저항 값 읽기
  potValue = analogRead(potPin);

  // 읽은 값 출력
  Serial.print("Potentiometer Value: ");
  Serial.println(potValue);

  // 짧은 지연 시간
  delay(500);
}





2. 하드웨어 연결 및 동작 확인

가변 저항을 노브를 돌림에 따라 값이 변화 함을 확인할 수 있습니다.

15_Var_Res.ino
0.00MB









이상으로 아두이노에서 가변저항을 다루는 방법에 대한 설명을 마치겠습니다.

감사합니다.
