Arduino Uno, Arduino Mega Schematic [공개 회로]



---



안녕하세요.

이번시간에는 MCU설계에 STM32과 더불어 가장 많이 사용하는 그리고 학습용으로는 설계에 가장 용이한 Arduino의 Atmega MCU를 설계 할 때 Reference가 되는 Arduino Board의 대표적인 보드 아두이노 우노와 아두이노 메가2560의 회로도를 확인 해보겠습니다.

---



Arduino 보드의 Schematic 파일은 회로도(Schematic Diagram)를 포함하고 있으며, 보드의 전기적 연결과 구성 요소의 배치를 시각적으로 표현한 것입니다. 이 파일은 주로 회로 설계 소프트웨어를 사용하여 열람할 수 있으며, 전기 엔지니어와 제작자가 회로를 이해하고 수정하는 데 사용됩니다. Schematic 파일은 다음과 같은 내용을 포함합니다:

1. 전원 공급 및 관리 회로: 전원 공급 장치와 관련된 회로. 이는 보통 보드에 입력된 전원을 각 구성 요소에 적절히 분배하는 역할을 합니다.
2. 마이크로컨트롤러: Arduino 보드의 중심인 마이크로컨트롤러(예: ATmega328P). 이 부분에는 마이크로컨트롤러의 핀 연결, 클록 회로, 리셋 회로 등이 포함됩니다.
3. 입출력 핀 구성: 디지털 및 아날로그 입출력 핀의 배치와 연결. 이는 보통 외부 장치와의 인터페이스를 위해 사용됩니다.
4. 통신 인터페이스: USB, 시리얼, SPI, I2C 등의 통신 인터페이스 회로. 이는 보통 컴퓨터나 다른 장치와의 데이터 통신을 위해 사용됩니다.
5. 기타 구성 요소: LED, 버튼, 저항, 커패시터 등 기타 다양한 구성 요소.

Arduino Schematic 파일을 얻고 확인하는 방법은 다음과 같습니다:

1. Arduino 공식 웹사이트: Arduino 보드의 설계 파일은 Arduino 공식 웹사이트에서 다운로드할 수 있습니다.
2. EDA 소프트웨어: Schematic 파일은 일반적으로 EDA(Electronic Design Automation) 소프트웨어를 사용하여 열람하고 편집할 수 있습니다. 대표적인 소프트웨어로는 Eagle, KiCad, Altium 등이 있습니다. ( 회로 확인 정도는 PDF로 간편하게 가능합니다.)

Arduino Schematic 파일을 통해 회로의 구성 요소와 전기적 연결을 이해함으로써, 보드의 동작 원리와 설계를 쉽게 파악할 수 있습니다. 이는 새로운 프로젝트를 설계하거나 기존 보드를 수정할 때 매우 유용합니다.

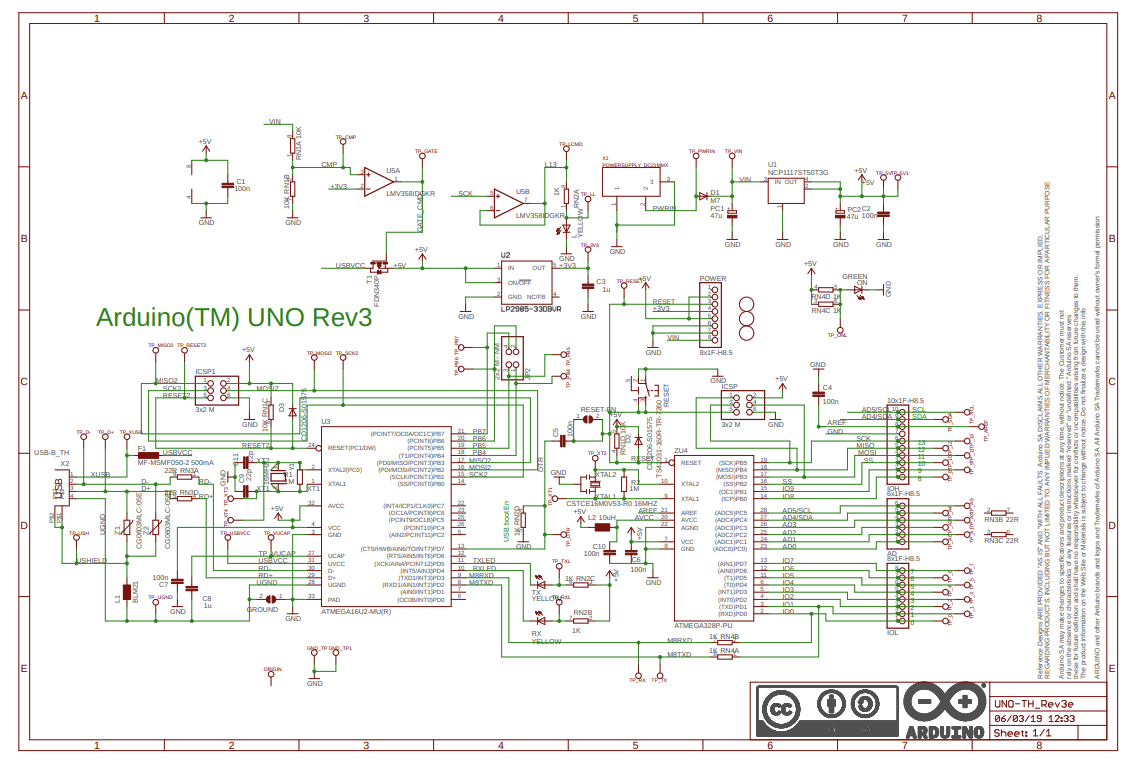

※1. Arduino Uno [ 아두이노 우노 ]

: 아두이노 우노는 Atmega328 Chip을 MCU로 사용하고 있는 학습용으로 가장 많이 사용하고 보편화 되어있는 보드 입니다. 아래 회로를 MCU Board 설계에 참조로 사용되어 많은 보드가 디자인 되고 있습니다.

이미지 아래 PDF 첨부 파일 제공 해드립니다.



Arduino Uno Schematic.pdf

0.07MB

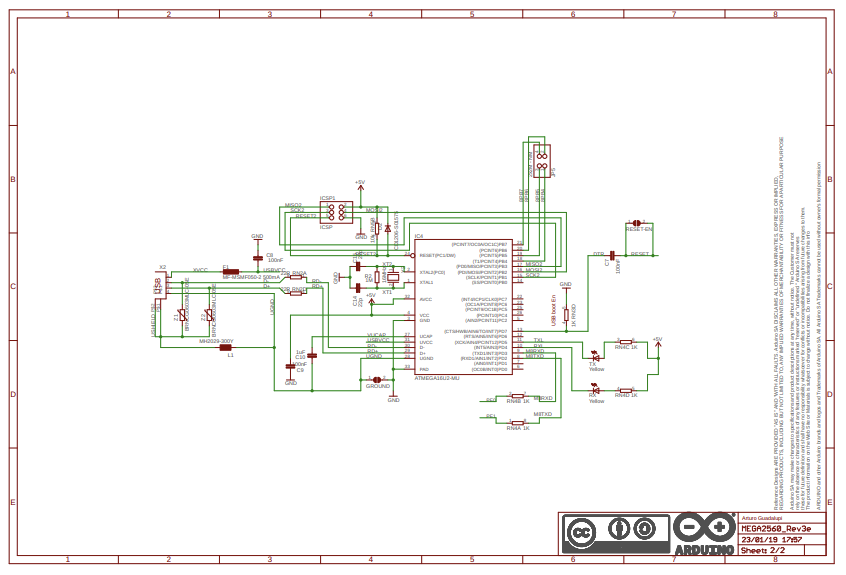

※2. Arduino Mega2560 [ 아두이노 메가 2560 ]

: 아두이노 보드 중 가장 고스펙을 가지는 아두이노 메가 보드입니다. Atmel사의 MCU 중 가장 높은 스펙을 가지고 있는 Atmega2560을 사용하고 있어 연구소 같은 곳에서 Atmega2560 하나만 두고 설계를 많이 하곤 합니다. 가격적인 합리성을 배제하고 더 비싸더라도 회로를 하나로만 가져가서 MCU Chip 변경에 따른 회로설계 시간을 아낀다는 것에 더 무게를 높히는 경우입니다. 또한 통신 포트도 Uno에 비해 많아 많은 통신을 요구하는 작업에서 Atmega2560을 사용하기도 합니다.

이미지 아래 PDF 파일 첨부하였습니다.

Arduino Mega2560 Schematic.pdf

0.10MB









이상으로 Arduino Board의 Atmega Chip을 설계하는데 많은 도움을 받을 수 있는 아두이노 보드의 Schematic 회로도를 알아보았습니다.

추후 회로 내에서 각 부분의 목적과 필요성에 대해  기술하겠습니다. 감사합니다.
