PN 접합 다이오드의 Breakdown 현상에 대해 알아보자(Avalanche, Zene





---



안녕하세요.

안녕하세요! 오늘은 PN 접합 다이오드에서 발생하는 중요한 현상 중 하나인 Breakdown에 대해 자세히 알아보려고 합니다.. 다이오드는 전류가 한쪽 방향으로만 흐르도록 해주는 역할을 하는데, 특정 조건에서는 이 기능이 무너질 수 있습니다. 바로 그때 Breakdown이 발생하게 됩니다.

---



※1. PN 접합 다이오드란?

PN 접합 다이오드는 반도체 재료로 만들어진 두 가지 성질의 물질, P형 반도체와 N형 반도체가 만나서 형성된 접합 구조입니다. 여기서 P형은 주로 양공(holes)이 다수 캐리어로 작용하고, N형은 전자(electrons)가 다수 캐리어로 작용합니다.

이 둘이 만나면 자연스럽게 PN 접합이 형성되며, 이때 전기적 특성이 생기게 됩니다.. 이 접합부에서는 P형과 N형 사이에서 전자가 이동하면서 정공-전자 재결합이 일어나고, 그 결과 공핍 영역(depletion region)이 형성됩니다.

.

▶1. PN 접합의 동작 원리

  PN 접합 다이오드는 순방향과 역방향의 두 가지 동작 모드를 가지고 있습니다. 이 두 모드에서 다이오드가 어떻게 전류를 제어하는지 알아볼겠습니다.

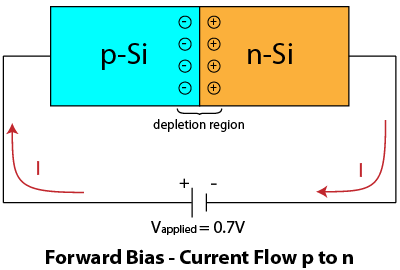

1) 순방향 바이어스 (Forward Bias)

• 순방향 바이어스는 P형에 양의 전압을 걸고, N형에 음의 전압을 걸었을 때 발생합니다.
• 이때 P형 영역에 있던 정공들은 N형 쪽으로, N형 영역의 전자들은 P형 쪽으로 움직이며 공핍 영역이 좁아집니다.
• 전압이 일정 수준 이상에 도달하면, 전류가 흐르기 시작합니다. 이때 PN 접합은 마치 스위치가 켜진 것처럼 동작하며 전류가 흐르게 되는 것 입니다..

즉, 순방향 바이어스에서는 전류가 흐르도록 다이오드가 열리게 되는 것입니다..





2) 역방향 바이어스 (Reverse Bias)

• 역방향 바이어스는 P형에 음의 전압, N형에 양의 전압을 걸었을 때 발생합니다..
• 이때 공핍 영역이 넓어지며 전자의 이동이 억제되면서 전류가 거의 흐르지 않게 됩니다.
• 다이오드는 이 상태에서 전류가 차단된 것처럼 동작합니다..

그러나 특정한 역방향 전압 이상이 걸리면, Breakdown 현상이 발생하여 전류가 갑자기 흐르게 될 수 있습니다. 이 부분은 다이오드의 한계를 넘어서게 되는 구간이라고 볼 수 있습니다.





▶2. P형 반도체와 N형 반도체

PN 접합을 이해하려면 먼저 P형 반도체와 N형 반도체가 무엇인지 알아야합니다.

1) P형 반도체

• P형 반도체는 실리콘(Si) 같은 순수한 반도체에 삼가 원소(3가 원소), 예를 들면 붕소(B)를 첨가해서 만듭니다.
• 이때, 삼가 원소가 전자 하나가 부족한 상태를 만들어 **양공(hole)**이 생성됩니다. 양공은 전자가 비어있는 자리로, 양의 전하처럼 행동합니다.

2) N형 반도체

• N형 반도체는 실리콘 같은 반도체에 오가 원소(5가 원소), 예를 들면 인(P)을 첨가하여 만듭니다.
• 이 원소는 전자를 하나 더 가지고 있어 반도체 내에 자유 전자를 생성하게 됩니다. 이 자유 전자들이 주된 캐리어로 동작해 전류를 흐르게 합니다.



▶3. PN 접합 다이오드의 특성

  다이오드의 가장 큰 특징은 전류를 한 방향으로만 흐르게 한다는 것입니다.. 이것이 다이오드를 정류기로 사용할 수 있게 만드는 이유죠. 이를 통해 교류(AC)를 직류(DC)로 변환하거나, 전기 회로에서 전류가 역방향으로 흐르지 않도록 차단하는 역할을 하게 됩니다.

• 순방향에서는 전류가 흐르고,
• 역방향에서는 전류가 거의 흐르지 않도록 다이오드가 동작합니다.

이러한 특성 덕분에 다이오드는 다양한 응용 분야에서 널리 사용되고 있습니다..





▶4. PN 접합 다이오드의 활용

PN 접합 다이오드는 그 특성 덕분에 여러 용도로 활용됩니다.

• 정류기(Recitifier): 교류(AC)를 직류(DC)로 변환할 때 사용됩니다.
• 신호 클리핑(Clipping): 전압의 일정한 구간을 잘라내는 클리핑 회로에 사용됩니다.
• 전압 안정화: Zener 다이오드를 이용한 전압 안정화 회로에서도 중요한 역할을 합니다.
• 스위칭 회로: 전자기기에서 스위치 역할을 수행하여 전류 흐름을 제어합니다.



▶5. Breakdown 현상이란?

Breakdown은 다이오드에 역방향 전압을 걸었을 때, 특정 전압 이상이 되면 다이오드가 더 이상 역방향에서 전류를 차단하지 못하고 큰 전류가 흐르는 현상을 말합니다. 이 전압을 Breakdown 전압이라고 부르죠. 즉, 이 전압 이상에서는 다이오드가 본래 역할을 못하고 전류가 자유롭게 흐르게 됩니다.

그렇다면 왜 이런 일이 발생할까요?

Breakdown은 크게 두 가지 메커니즘으로 설명할 수 있습니다.

: Avalanche Breakdown과 Zener Breakdown.







※2. Avalanche Breakdown: 눈사태처럼 전류가 증가하는 현상!

   Avalanche Breakdown은 PN 접합 다이오드에 역방향 전압이 걸릴 때, 전압이 특정 한계를 넘어서면서 전류가 급격히 증가하는 현상입니다. 일반적으로 다이오드에 역방향 전압이 걸리면 전류가 거의 흐르지 않지만, 이 역방향 전압이 너무 커지면 갑자기 전류가 흐르기 시작합니다. 이때 다이오드 내에서 일어나는 물리적 현상을 Avalanche Breakdown이라고 합니다.

쉽게 말하면, 다이오드가 역방향 전압을 견디지 못하고 큰 전류가 흐르게 되는 현상입니다. 그러나 이 전류의 증가가 다이오드를 파괴하는 것은 아닙니다. 다이오드는 이 상태에서도 전류를 조절하며 동작할 수 있습니다.







▶1. Avalanche Breakdown의 원리

  Avalanche Breakdown은 기본적으로 전자들의 충돌로 인해 발생합니다.



1. 역방향 전압을 높게 걸면, 전류는 거의 흐르지 않지만 전계가 매우 강하게 형성됩니다

2. 이 강한 전계에서 N형 반도체 쪽의 전자들이 빠르게 가속됩니다.

3. 가속된 전자들은 P형 영역에 있는 양공들과 충돌하게 됩니다.

4. 이 충돌로 인해 더 많은 전자-정공 쌍이 생성됩니다.

5. 이렇게 생성된 전자들이 다시 가속되면서 또 다른 전자-정공 쌍과 충돌하게 되고, 그 결과 눈사태(Avalanche)처럼 전류가 기하급수적으로 증가합니다.







이것이 Avalanche Breakdown의 핵심 메커니즘입니다. 충돌로 인해 더 많은 전자들이 생성되고, 이들이 다시 충돌하면서 급격하게 전류가 증가하는 현상입니다.







▶2. Avalanche Breakdown이 발생하는 조건

Avalanche Breakdown은 주로 고전압에서 발생하는 현상입니다. 일반적으로 Breakdown 전압이 몇십 볼트에서 몇백 볼트 이상 되는 다이오드에서 나타납니. 이러한 높은 전압에서는 전계가 매우 강하게 형성되고, 전자들이 쉽게 가속되면서 Avalanche 현상이 일어납니다.

• 고역방향 전압: 역방향으로 걸린 전압이 매우 높아야 합니다.
• 강한 전계: 전압이 높아질수록 전계도 강해지며, 이 강한 전계가 전자들을 빠르게 가속시킵니다.
• 전자-정공 쌍 생성: 가속된 전자들이 물리적으로 다른 원자들과 충돌하면서 더 많은 전자-정공 쌍을 만들어냅니다.







▶3. Avalanche Breakdown의 특징

Avalanche Breakdown은 몇 가지 중요한 특징을 가지고 있습니다. 이 특징들을 잘 이해하면 다이오드가 어떻게 작동하는지 더 명확하게 알 수 있습니다.

1. 비파괴성: Avalanche Breakdown은 다이오드가 파괴되지 않고 전류가 흐를 수 있습니다. 일반적인 상황에서는 다이오드가 손상되지 않기 때문에 안전하게 사용할 수 있습니다.
2. 전류의 급증: 이 현상이 발생하면 전류가 매우 빠르게 증가합니다. 그렇기 때문에 다이오드를 사용할 때는 이 현상을 고려한 회로 설계가 필요합니다.
3. 고전압에서 발생: Zener Breakdown과 달리, Avalanche Breakdown은 보통 몇십 볼트 이상의 높은 전압에서 발생합니다.
4. 온도 의존성: Avalanche Breakdown은 온도에 의해서도 영향을 받습니다. 온도가 높아지면 Breakdown 전압이 약간 상승하는 경향이 있습니다. 즉, 고온일수록 더 높은 전압에서 Avalanche가 일어납니다.





▶4. Avalanche Breakdown의 실제 활용

Avalanche Breakdown은 고전압 다이오드나 과전압 보호 회로에서 중요한 역할을 합니다. 실제로 고전압 환경에서 다이오드가 안전하게 작동하기 위해서는 Avalanche Breakdown이 발생하더라도 다이오드가 파괴되지 않고 동작할 수 있어야 합니다.

• 고전압 정류기: Avalanche Breakdown을 견딜 수 있는 특성을 가진 다이오드는 고전압 정류기나 과전압 보호 회로에 사용됩니다.
• ESD 보호: Avalanche Breakdown을 이용해 정전기 방전(ESD)으로부터 전자 기기를 보호하는 역할도 할 수 있습니다. 정전기 방전으로 인한 과전압이 걸리면 다이오드가 Avalanche Breakdown을 통해 전류를 흘려 보내고, 이를 통해 회로를 보호할 수 있습니다.





오늘은 Avalanche Breakdown에 대해 깊이 알아봤어습니다. 고전압에서 발생하는 이 현상은 다이오드 내 전자들이 빠르게 가속되면서 여러 전자-정공 쌍을 생성하고, 그 결과 전류가 급격히 증가하는 과정입니다. 이러한 현상은 다이오드의 성능을 이해하는 데 중요한 부분이며, 고전압 회로 설계에서 매우 중요한 요소입니다.













※3. Zener Breakdown: 전압이 낮아도 전류가 흐르는 비밀!

▶1. Zener Breakdown의 원리

Zener Breakdown은 다이오드에 걸린 전압이 낮지만 매우 강한 전계를 형성하는 것에서 시작됩니. 전계가 강하면 반도체 내에서 전자들이 에너지 장벽을 뛰어넘는 터널링 효과가 발생하게 됩니다.

• 터널링 효과(Tunneling Effect): 이는 양자역학적 현상으로, 전자가 에너지가 부족해도 장벽을 뚫고 지나갈 수 있게 만드는 현상이에요. 다이오드의 역방향 전압이 낮더라도, 강한 전기장이 형성되면 전자가 장벽을 넘어가게 됩니다.

이 현상이 일어나면 다이오드가 역방향 전류를 흐르게 하면서 전압이 일정하게 유지되죠. 이때 다이오드는 파괴되지 않고 정상적으로 작동하는데, 이를 Zener 효과라고 합니다.







▶2. Zener Breakdown이 발생하는 조건

  Zener Breakdown은 낮은 역방향 전압에서 발생합니다. Zener Breakdown을 일으키기 위해서는 일반적으로 수 볼트에서 수십 볼트 정도의 낮은 전압만 필요합니다다. 다이오드에서 이런 낮은 전압에서 Breakdown이 발생하는 이유는 강한 전기장 때문입니다.

• 낮은 역방향 전압: Zener Breakdown은 낮은 전압에서 발생하므로, 다이오드의 Zener 전압은 미리 설계에 따라 정해집니다.
• 강한 전기장: 전압이 낮더라도 PN 접합 부근에서 강한 전기장이 형성되어 전자가 터널링을 통해 이동하게 됩니다.Zener Breakdown은 낮은 역방향 전압에서 발생합니다. Zener Breakdown을 일으키기 위해서는 일반적으로 수 볼트에서 수십 볼트 정도의 낮은 전압만 필요합니다다. 다이오드에서 이런 낮은 전압에서 Breakdown이 발생하는 이유는 강한 전기장 때문입니다.
  • 낮은 역방향 전압: Zener Breakdown은 낮은 전압에서 발생하므로, 다이오드의 Zener 전압은 미리 설계에 따라 정해집니다.
  • 강한 전기장: 전압이 낮더라도 PN 접합 부근에서 강한 전기장이 형성되어 전자가 터널링을 통해 이동하게 됩니다.



▶3. Zener 다이오드와 Zener Breakdown의 활용

Zener Breakdown은 Zener 다이오드에서 가장 중요한 특성 중 하나입니다. Zener 다이오드는 일정 전압에서 전류가 흐르며, 이때 전압을 일정하게 유지하는 성질을 활용합니다. 이 특성 덕분에 전압 레귤레이터로 널리 사용됩니다.

Zener 다이오드의 주요 활용 분야

1. 전압 레귤레이터(Voltage Regulator)



   • Zener 다이오드는 주로 정전압을 유지하는 회로에서 사용됩니다. 예를 들어, 전자 기기에서 안정적인 전압을 공급받기 위해, Zener 다이오드를 이용해 회로의 입력 전압이 변동되더라도 일정한 출력 전압을 유지할 수 있습니다.
   • Zener 다이오드는 Zener 전압에서만 전류가 흐르기 때문에, 입력 전압이 높아지면 그 차이만큼의 전류를 흘려 보내 전압을 일정하게 유지합니다.
2. 과전압 보호(Overvoltage Protection)
   • Zener 다이오드는 특정 전압 이상이 되면 전류를 흘려 보내므로, 과전압 보호 회로에서도 유용합니다. 회로에 갑작스럽게 높은 전압이 걸릴 경우, Zener 다이오드가 이를 흡수하여 회로를 보호해주는 역할을 하죠.
3. 전원 분배
   • 여러 전압을 필요로 하는 시스템에서는 Zener 다이오드를 사용해 정해진 전압 수준에서 전류를 분배할 수 있습니다. 이를 통해 복잡한 회로에서도 다양한 전압 수준을 안정적으로 유지할 수 있습니다.



Zener Breakdown은 낮은 전압에서도 전류가 흐르게 하는 중요한 현상으로, 이를 활용해 전압을 안정적으로 유지할 수 있습니다. 이러한 특성 덕분에 전압 레귤레이터나 과전압 보호 회로 등에서 Zener 다이오드는 매우 중요한 소자로 자리 잡고 있습니다.







※4. Avalanche Breakdown vs Zener Breakdown



Avalanche Breakdown과 함께 자주 비교되는 현상으로 Zener Breakdown이 있어요. 두 현상은 모두 Breakdown이라는 이름을 가지고 있지만, 그 원리와 발생 조건은 다릅니다.

• Avalanche Breakdown: 주로 고전압에서 발생하며, 전자가 충돌을 통해 전류가 급증하는 현상입니다.
• Zener Breakdown: 저전압에서 발생하며, 강한 전계로 인해 전자들이 터널링 현상에 의해 전류가 흐르는 방식입니다.
• Zener BreakdownAvalanche Breakdown

  발생 전압	낮은 전압 (수 볼트 ~ 수십 볼트)	높은 전압 (수십 볼트 이상)
  발생 메커니즘	터널링 효과	전자 충돌 및 다중 생성
  파괴 여부	파괴되지 않음	파괴되지 않음
  주 용도	전압 레귤레이터, 과전압 보호	고전압 회로 보호 및 정류기

두 현상 모두 다이오드의 역방향 전압에서 발생하지만, 그 발생 메커니즘과 사용 목적이 다릅니다.







이상으 PN 접합 다이오드와 Breakdown 현상에 대한 포스팅을 마치겠습니다.

감사합니다.
