[Verilog] "="(blocking)과 "<="(non-blocking) 할당의 차이





---

안녕하세요.

Verilog에서는 값을 할당할 때 =(blocking assignment)과 <=(non-blocking assignment) 두 가지 방법이 있습니다.

이 둘의 차이를 잘 이해하지 못하면 예상치 못한 버그가 발생할 수 있으므로, 개념과 차이점을 확실히 정리해보겠습니다.

---

※1. = (Blocking Assignment)

🔹 순차적으로 실행됨 (이전 연산이 완료된 후 다음 연산 실행)
🔹 조합 논리 또는 초기화에 사용



<  = 사용 예제 (순차 실행)  >

always @(posedge clk) begin
    a = b;  // b의 값을 a에 즉시 할당
    c = a;  // a의 현재 값을 c에 즉시 할당
end



[ 실행 과정 ]

1. b의 값이 a에 복사됨
2. a가 변경된 후 c = a;가 실행됨
3. 따라서, c는 변경된 a 값을 받음

➡ 즉, =는 한 줄씩 순차적으로 실행되기 때문에 예상한 값과 다를 수 있음

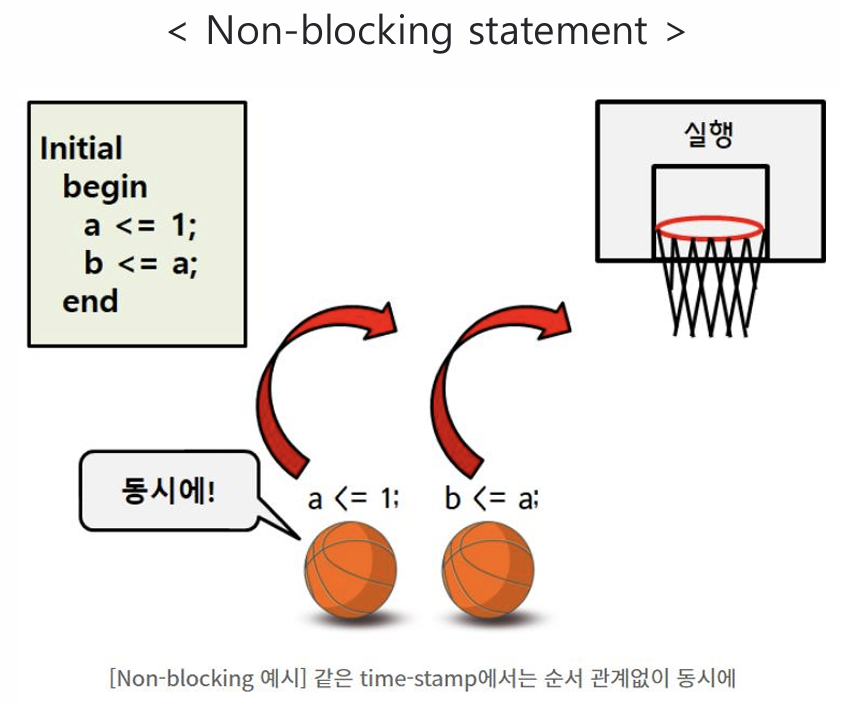

※2. <= (Non-Blocking Assignment)

🔹 동시에 실행됨 (즉, 모든 연산이 끝난 후 값을 업데이트)
🔹 순차 논리(Sequential Logic)에 사용 (플립플롭 동작)



<  <= 사용 예제 (병렬 실행)   >

always @(posedge clk) begin
    a <= b;  // 클럭이 올라갈 때 a에 b 값 할당
    c <= a;  // 클럭이 올라갈 때 c에 a 값 할당
end



[ 실행 과정 ]

1. 현재 b의 값을 a에 할당 (즉시 반영되지 않음)
2. 현재 a의 값을 c에 할당 (즉시 반영되지 않음)
3. 모든 할당이 끝난 후 한 번에 업데이트됨

➡ 즉, <=는 모든 연산이 동시에 수행된 후 최종적으로 업데이트되므로, 예상한 값이 보장됨







※3. = vs <= 차이 정리

내용~

비교 항목	= (Blocking)	<= (Non-Blocking)
실행 방식	순차 실행 (하나씩)	병렬 실행 (한 번에)
사용 위치	조합 논리(Combinational)	순차 논리(Sequential)
실행 예제	a = b; c =a;	a <= b; c <= a;
값 업데이트	즉시 반영	모든 연산 후 동시에 반영





[핵심 요약]
1) 조합 논리에는 =(Blocking) 사용
2) 순차 논리에는 <=(Non-Blocking) 사용
3) <=를 사용하면 병렬 실행이 되어 예상치 못한 버그를 방지할 수 있음



이상으로 Verilog의 Blocking과 Non-Blocking에 대해 마치겠습니다. 감사합니다.
